通信图概述
通信图是UML（统一建模语言）中用于描述对象之间动态交互的图表之一，它侧重于展示对象间的消息传递和协作关系。在“生物质能资源数据库信息系统”的设计中，通信图有助于可视化系统各组件（对象）在执行特定功能或业务流程时的实时交互过程。与序列图强调时间顺序不同，通信图更强调对象之间的结构连接。

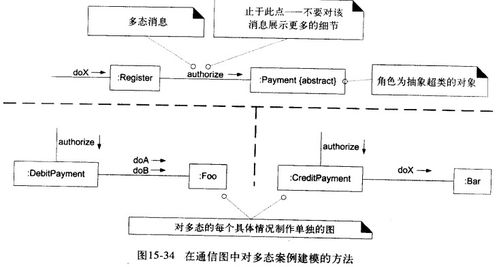

核心元素与符号
在绘制通信图前，需理解其基本元素：
- 对象：系统的参与者或组件，如“用户界面对象”、“数据库管理对象”、“资源查询对象”等，表示为矩形框，名称可带下划线。
- 链接：对象之间的连接线，表示它们可以互相通信，通常为实线。
- 消息：沿链接传递的通信内容，带有箭头和序列号，表示交互顺序，如“查询请求”、“返回数据”。消息箭头旁需标注方法名或简短描述。
绘制步骤：以生物质能资源数据库为例
以“用户查询生物质资源分布”为例，绘制通信图流程：
步骤1：识别参与对象
- 确定交互中涉及的关键对象：
- :用户界面（UserInterface）
:查询处理器（QueryProcessor）
:资源数据库（BiomassDatabase）
:数据分析模块（DataAnalyzer）
步骤2：建立对象链接
- 根据交互关系，用实线连接相关对象。例如，:用户界面链接到:查询处理器，:查询处理器链接到:资源数据库和:数据分析模块。
步骤3：添加消息流
- 按交互顺序标注消息，从触发事件开始：
1. :用户界面 → :查询处理器：发送“查询请求（区域=‘华东’）”。
:查询处理器→:资源数据库：调用“getResourceData(区域)”。
:资源数据库→:查询处理器：返回“原始数据集”。
:查询处理器→:数据分析模块：请求“分析数据（类型=‘统计’）”。
:数据分析模块→:查询处理器：返回“分析结果（如图表）”。
:查询处理器→:用户界面：传递“格式化查询结果”。
- 消息前可加序列号（如1.、2.）或嵌套编号（如1.1、1.2）表示层级。
步骤4：优化布局与标注
- 调整对象位置以减少连线交叉，确保可读性。
- 可添加简短注释，如说明“资源数据库存储秸秆、林业废弃物等数据”。
- 在系统设计中，可针对不同用例（如“数据录入”、“报告生成”）绘制多张通信图。
实践技巧与注意事项
- 聚焦场景：每张通信图宜描述单一业务流程，避免过于复杂。例如，分别绘制“资源查询”、“数据更新”和“系统维护”的通信图。
- 结合其他UML图：通信图常与类图（定义对象结构）和用例图（确定功能范围）结合使用，以全面建模系统。
- 工具辅助：使用工具如Enterprise Architect、Lucidchart或PlantUML绘制，提高效率。
- 生物质系统特性：在消息中体现领域细节，如资源类型（农业残余物、能源作物）、数据属性（热值、水分含量）或处理规则（如数据验证逻辑）。
##
绘制生物质能资源数据库信息系统的UML通信图，能清晰展示对象间动态协作，助力开发团队理解数据流与交互逻辑。通过识别对象、建立链接、标注消息三步，并结合系统实际用例，可高效构建可视化模型，为系统开发与维护提供可靠蓝图。
